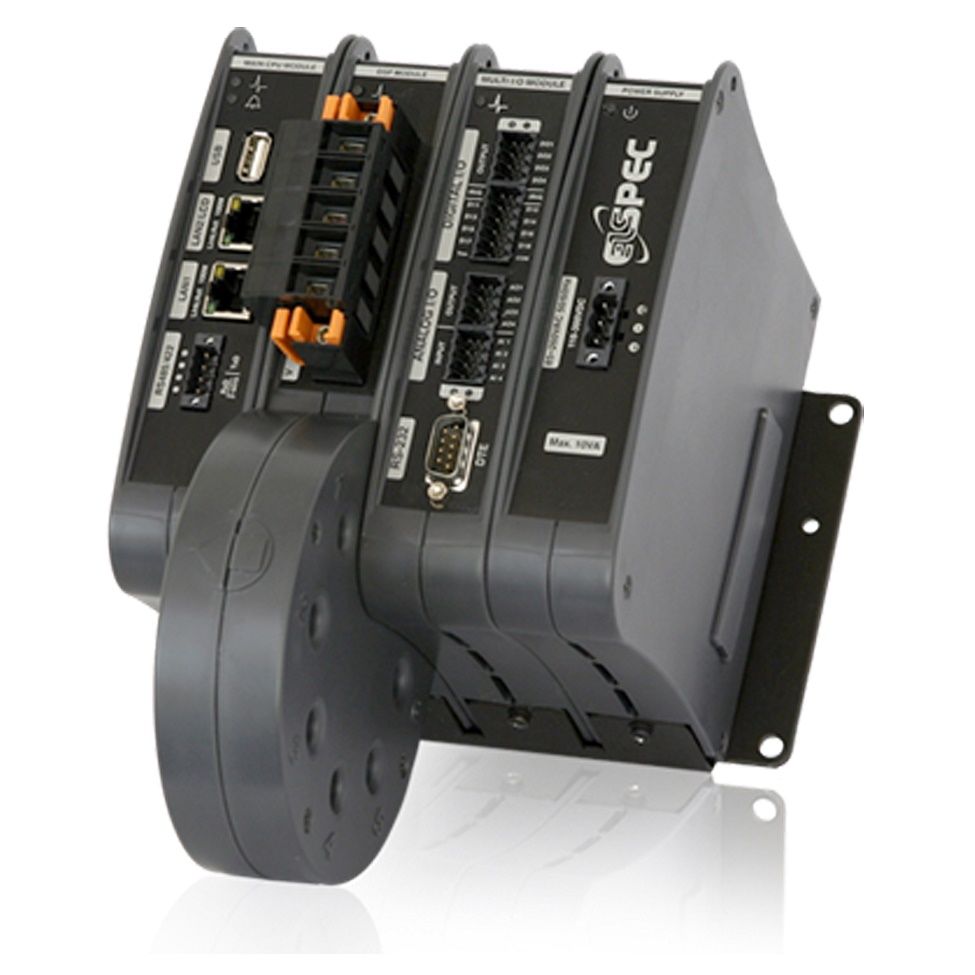

Çözümlerimiz » Elspec G4K Enerji Kalite Analizörü (Class A)
Ürün Açıklaması
Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız
"TEİAŞ; GÜÇ KALİTESİ ÖLÇÜM SİSTEMİ EK8 VE EPDK HİZMET KALİTESİ YÖNETMELİĞİ UYUMLU" ENERJİ KALİTE ANALİZÖRÜ. IEC61000-4-30 CLASSA SERTİFİKALI
Tedaş, Teiaş Uyumlu Enerji Kalite Analizörü
(IEC61000-4-30 ClassA)
- Enerji kalite analizörü konusunda bildiklerinizi unutun.
- 3 faz akım ve gerilim dalga formunun bir periyoda 1024 örnek ile 1 Yıl boyunca kesintisiz cihaz hafızasına kaydı.
- Üstelik limit değer, kayıt parametreleri ayarlama gibi karmaşık işlemlere gerek yok. Butona basın herşey kaydedilsin.
- Tıpkı bir uçaktaki karakutu gibi enerji sisteminizdeki herşey artık kayıt altında.
Siz hala enerji kalitesini izlemek için olay anının fotoğrafını mı çekiyorsunuz? Sürekli kayıt yapan bir sisteminiz olsa daha iyi olmaz mı? Tıpkı fotograf çekmek yerine video çekmek gibi
Peki ya ayarlamış olduğunuz limit değerler yanlış ise, yanlış olay (ları) yakalıyor olabilir misiniz? veya olay anını kaydetmediğiniz anlarda ne olduğunu merak ediyor musunuz?
Elspec G4K sadece olay anını değil; patentli PQzip teknolojisi sayesinde, akım ve gerilim dalga formunu 1024 örnek / periyod ile ölçer ve 1000/1 oranında sıkıştırarak hafızasına kayıt eder., G4K, kaydettiği 3 faz akım ve gerilime ait dalga formlarını 1 yıla kadar içinden download etmenize gerek kalmadan içinde salayabilir. Sürekli dalga formu kayıt edildiğinden sizin ürüne kayıt edilecek parametrelerin neler olduğunu veya ne kadar periyodlarla kayıt yapılacağı ayarlamanıza gerek yoktur. Aynı şekilde gerilim veya akımdaki değişikliklere ait olayların dalga formlarını kaydetmek için alt veya üst limit değer ayarlamanıza gerek yoktur. Elspec G4K sürekli kayıt 3 faz akım gerilim dalga formunu kaydederek PC ye aktarır (son 1 yılı içinde saklayabilir) ve veriler PC ye aktarıldıktan sonra tüm elektriksel parametreleri hesaplayarak size başka hiçbir üründe bulamayacağınız detayta raporlar hazırlar.
Diğer bir değişle Elspec G4K enerji kaynağının videosunu çeker. Böylece elektriksel tüm parametreleri, sadece akım ve gerilim dalga formlarını kaydederek elde etmiş olursunuz. Yani kaydedilecek parametreleri seçmek ve kayıt zamanını ayarlamak gibi işlemleri elimine etmiş olursunuz. Üstelik bir dalga periyodunda 1024 örnek gibi inanılmaz bir kayıt frekansı ile. (1/50/1024=19,5 micro saniye)
Elspec G4K ile hiçbir detaylı ayara gerek yoktur. Yani herhangi bir eşik değer, trigger ayarlamanıza gerek yoktur, tek yapmanız gereken ürünü ölçüm yapılacak yere bağlamak akım/gerilim trafo oranı ve IP ayarları gibi basit ayarları yapmak gerisini Elspec G4K halledecektir.
Elspec G4K ile elde ettiğiniz verileri kullanarak istediğiniz tarihe gider o tarihte neler olmuş görebilir ve raporlayabilirsiniz. Dilerseniz ürüne Dijital Giriş (DI), Dijital Çıkış (DO), Analog Giriş (AI), Analog Çıkış (AO) modülleri ekleyerek şalter durum bilgisi, vb bilgilerde kayıt/analiz edilebilirsiniz.
Üründeki bir adet pt100 sıcaklık girişi ile trafo sargı sıcaklığı vb izlemek de mümkündür.
Ürünün Ethernet portuna direkt olarak bir web browser ile ulaşılarak ürünün ayarlarını yapmak, ölçümleri izlemek mümkündür.
Besleme geriliminin kesilmesi durumunda, kesintinin takibi için ürün 25 sn boyunca çalışmaya devam eder, böylece ek bir UPS vb ile ürünü beslemeye gerek kalmaz.
Elspec G4K IEC61000-4-30 ClassA sertifikasına sahiptir ve standart formatta EN50160 raporlama yapabilir.
Elspec G4K nın haberleşme olanakları rakipsizdir; üründe benzer başka hiçbir üründe bulunmayan dahili OPC server bulunmaktadır. Dilerseniz Modbus TCP, Modbus RTU veya DNP protokolleri ile de veri alış verişi yapılabilir.
G4K ile çalışmaya başladığınızda elde edeceğiniz detayları ve raporlamanın / arıza bulmanın ne kadar kolay olduğuna inanamayacaksınız.
Teknik Özellikler- 32 Gbyte a kadar hafızası
- IEC61000-4-30 ClassA sertifikası
- EN50160 Raporlama
- Kesintisiz 3 faz akım ve gerilim dalga formu kaydı
- 1024 örnek / periyod ile gerilim dalga formu kaydı (512 örnek/periyod da mümkündür)
- Elektrik kesintilerinde 25 sn boyunca çalışma özelliği ile UPS siz enerji kesintisi kaydı
- OPC Server özelliği
- Ethernet Portu
- RS85 portu
- Modbus TCP, Modbus RTU, DNP Protokolleri
Genel Özellikleri
- Enerji kalitesi standartlarına uyumluluk testleri; EN50160, IEC 61000-4-15, IEC519 ve diğerleri
- Tüm enerji kalitesi olaylarının kesin olarak tespiti
- Olayların sebep / sonuç analizlerinin yapılması için mükemmel bir araç
- Tüm ölçüm parametrelerinin 1 yıla kadar 1024 örnek/periyod ile sürekli kaydı (19.5 μs transient algılama)
- Tetikleme / eşik değer ayarlamaya gerek yok yani hiçbirşey gözünüzden kaçmaz
- Patentli PQZIP sıkıştırma teknolojisi örnekleme periyodundan bağımsız olarak tüm verileri gerçek zamanlı 1000/1 oranında sıkıştırarak hafızanın rakipsiz bir şekilde kullanılmasını sağlar.
- Periyod - Periyod (Cycle by Cycle) RMS değerlerin, frekansın harmoniklerin ve diğer tüm parametrelerin detaylı analizi (1024 örnek/periyod çözünürlük ile)
- Ethernet Router olarak kullanım imkanı
- Modüler dizaynı sayesinde ek modüller ile DI, DO, AI, AO ekleyebilme özelliği
- 511. dereceye kadar, 2 paralel harmonik analiz; IEC61000-4-30 ClassA ve periyod-periyod
- Nominal skalanın 10 katına kadar akım ve gerilim olaylarının yüksek ölçüm kalitesi ile ölçümü / kaydı
- Cihazın Ethernet portundan yayınlanan web sayfası ile standart bir web browser kullanarak ürünün tüm ölçüm / ayarlarını izleme, kontrol etme ve raporlama özelliği
- Scada veya diğer yazılımlar ile kolay iletişim için dahili 2 adet OPC server (DA ve AE)
- 2 adet yüksek hızlı Ethernet portu (100 MBit)
- 1 ethernet portunda PoE (Power Over Ethernet) özelliği
- USB ve RS485 portları
- Modbus TCP, DNP protokolleri
- 100..300 Vdc veya 100...260 Vac üniversal yardımcı besleme
- 48 Vdc ikinci yedek yardımcı besleme
- Enerji kesintisinde 25 sn çalışmaya devam etme özelliği ile UPS gerektirmez
- Kayıt hafızası opsiyonları ve modeller
- G4410: 128 MB
- G4420: 4 GB
- G4430: 16 GB
Opsiyonel Aksesuarlar (Multi I/O)
BLACKBOX enerji kalite analizörüne opsiyonel I-O modülleri eklenerek izlenen parametrelere diğer çevresel durum bilgileri de eklenebilir böylece şalter / kesici durum bilgileri, çevre sıcaklığı, trafo sıcaklığı gibi bir çok parametrede izlenip kayıt edilebilir. I-O durum bilgileri de aynı şekilde yüksek örnekleme frekansı ile kayıt edildiğinden durum bilgileri ile elektriksel ölçümler karşılaştırılabilir. Böylece bir rölenin olaylara cevap süresi, kesicinin açma zamanı vb analizler yapılabilir.
Multi I/O Modülleri:
- 8X Dijital Giriş
- 4X Dijital Çıkış
- 3X Form C Röle Çıkışı
- 4X Analog (4-20mA) Çıkış
- 4X Analog (4-20mA) Giriş
- IRIG-B zaman senkronizasyon girişi
- RS-232 Portları
G4K Blackbox aldığınızda enerji kalitesi ile ilgili temel bilgileri içeren bir eğitim alırsınız böylece cihazı kolayca programlar ve ölçülen veya kayıt edilmiş parametreleri kolayca analiz edebilirsiniz.
Ürün Kodları
| Kodu | Model | Açıklama |
|---|---|---|
| G4400 | G4K |
